通信帯域制限機能を適用する

目次

　　概要
　　利用方法
　　制限事項（オブジェクト同期）
　　内部ロジック（オブジェクト同期）
　　制限事項（RPCメッセージ）
　　内部ロジック（RPCメッセージ）


概要▲

MUN 2.2.0 以降で実装された「送信帯域制限機能」を利用する

　　ルーム入室中の１フレーム内における「ルーム内通信負荷」を軽減する汎用的な対策法として、
　　MUN 2.2.0 から「送信帯域制限機能」を実装いたしました。

　　この機能を有効に使用することで、１フレーム内における「RPCメッセージ」「オブジェクト同期」の送信量を
　　簡単に調整することができます。


利用方法▲

MonobitServerSettings.asset 内の「Max-Limit Traffic Bytes Settings」を調整する

　　送信帯域制限機能は、Unityエディタ上で Assets/Monobit Unity Networking/Resources/MonobitServerSettings.asset を開き、
　　その Inspector から調整します。
　　MonobitServerSettings.asset の Inspector 項目内に「Max-Limit Traffic Bytes Settings」があります。
　　この項目内の

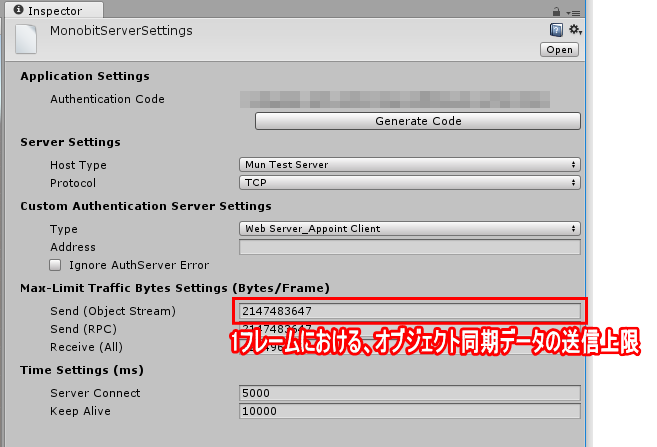

　　　　・ Send(Object Stream) : １フレーム内における、オブジェクト同期通信データの送信バイト数の上限値

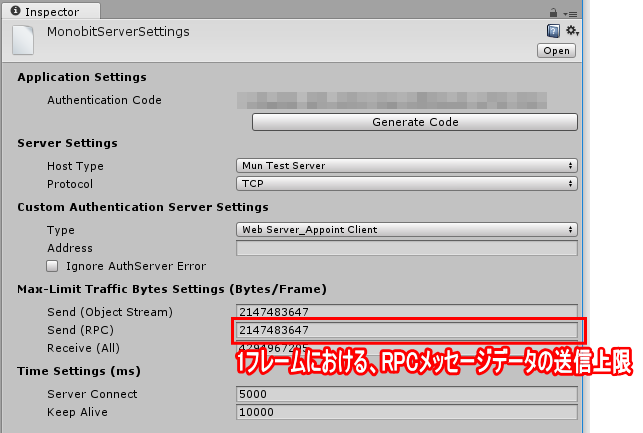

　　　　・ Send(RPC) ： １フレーム内における、RPC メッセージ通信データの送信バイト数の上限値
　　を調整することができます。



制限事項（オブジェクト同期）▲

「Send(Object Stream)」の設定範囲

　　設定値の許容範囲は 1～2147483647（1byte～2Gbyte）です。
　　この値の範囲未満、またはこの値の範囲超過の数値を入力しても、データとして反映されません。

設定値を超過した場合の、MUN クライアントの挙動について

　　オブジェクトデータ１つにつき、ここで設定された上限値を超えて送信しようとした場合、直ちに MUN サーバから切断されます。
　　ロビー＆ルームから強制退室され、接続状態も維持されません。

　　

１オブジェクトにおける、同期データ送信のバイト数の算出方法について

　　送信データのバイト数については、以下の計算式に従って机上計算できます。
　　値の設定値を変更する場合の参考にしてください。

　　　※ Animator（x Byte） の内訳は、「AnimationController に含まれるパラメータ（パラメータごとのバイト数の総計）」によって変動
　　　※ 独自同期（y Byte） の内訳は、「OnMonobitSerializeView()の実装内容（キュー送信処理されるデータごとのバイト数の総計）」によって変動


内部ロジック（オブジェクト同期）▲

１フレームにおけるオブジェクト同期の累計送信バイト数が、「Send(Object Stream)」の設定値未満の場合

　　この場合、オブジェクト同期データの送信自体に何の影響も及ぼしません。
　　MonobitNetwork.updateStreamRate で指定されたフレームごとに、すべてのオブジェクト同期データがサーバに送信され、
　　サーバ側で同一ルーム内のクライアントに対し拡散されます。

１フレームにおけるオブジェクト同期の累計送信バイト数が、「Send(Object Stream)」の設定値以上に達した場合

　　この場合、超過したオブジェクト、およびその同期データについて、以下の処理が施されます。
　1. 超過したオブジェクトについては、そのフレームでの送信はキャンセルされます。
　　 キャンセルと同時に、同期オブジェクトの内部パラメータとして用意された「同期保留フレームカウンタ」が加算されます。

　2. MonobitNetwork.updateStreamRate の設定値に関係なく、「同期保留フレームカウンタが最も大きいオブジェクト」から順に、
　　 次フレームにて「Send(Object Stream)」の数値許容範囲内で送信します。
　　 このフレームでも超過してしまうオブジェクトが発生した場合、さらに「同期保留フレームカウンタ」が加算されます。

　3. 同期保留フレームカウンタが 0 でないオブジェクトが存在する限り、2. を繰り返します。

　4. 次の MonobitNetwork.updateStreamRate の設定フレーム数に達した場合でも、同期保留フレームカウンタが 0 でないオブジェクトが存在した場合、
　　 同期保留フレームカウンタが 0 でないオブジェクトが優先されて送信されます。
　　 この場合、同期保留フレームカウンタが 0 になる可能性は極めて低くなるため、常にオブジェクト同期の送信遅延が発生します。


制限事項（RPCメッセージ）▲

「Send(RPC)」の設定範囲

　　設定値の許容範囲は 1～Int32.MaxValue(2147483647) バイトです。
　　この値の範囲未満、またはこの値の範囲超過の数値を入力しても、データとして反映されません。

設定値を超過した場合の、MUN クライアントの挙動について

　　１つのRPCメッセージ（メソッド名のバイト数を含む）につき、ここで設定された上限値を超えて送信しようとした場合、直ちに MUN サーバから切断されます。
　　ロビー＆ルームから強制退室され、接続状態も維持されません。

１つのRPCメッセージにおける、送信バイト数の算出方法について

　　送信データのバイト数については、以下の計算式に従って机上計算できます。
　　値の設定値を変更する場合の参考にしてください。

　　　※ RPC データ（x Byte） の内訳は
　　　　　「RPCでコールされるメソッドの名前（文字列バイト数）」＋「RPCでコールされるメソッドの引数（引数ごとのバイト数の総計）」によって変動



内部ロジック（RPCメッセージ）▲

１フレームにおけるRPCメッセージの累計送信バイト数が、「Send(RPC)」の設定値未満の場合

　　この場合、RPCメッセージの送信自体に何の影響も及ぼしません。
　　MonobitNetwork.sendRate で指定されたフレームごとに、すべてのRPCメッセージがサーバに送信され、
　　サーバ側で同一ルーム内のクライアントに対し、送信方式に応じて拡散されます。

１フレームにおけるRPCメッセージの累計送信バイト数が、「Send(RPC)」の設定値以上に達した場合

　　この場合、超過したRPCメッセージについて、以下の処理が施されます。
　1. 超過したRPCメッセージについては、そのフレームでの送信はキャンセルされ、滞留します。

　2. MonobitNetwork.sendRate の設定値に関係なく、滞留された順番でRPCメッセージについて、
　　 次フレームにて「Send(RPC)」の数値許容範囲内で送信します。
　　 このフレームでも超過してしまうRPCメッセージが発生した場合、さらに滞留します。

　3. 滞留しているRPCメッセージが存在する限り、2. を繰り返します。

　4. 次の MonobitNetwork.sendRate の設定フレーム数に達した場合でも、滞留したままのRPCメッセージが存在した場合、そのメッセージが最優先で送信されます。
　　 この場合、RPCメッセージの送信遅延が発生する可能性が著しく高くなります。
